系统概述

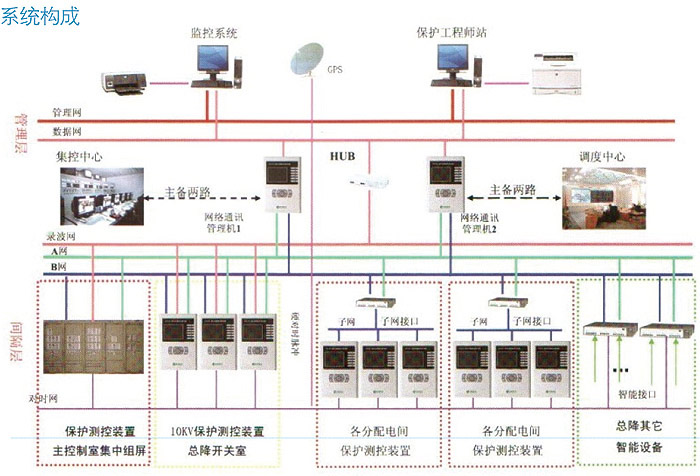

LMK-9000电力综合监控系统是我公司结合几年来的电力系统领域的实践和技术积累,以数字式综合保护装置、网络电力 仪表、站用其他智能设备等为基础,应用计算机软硬件技术、通信技术对单个或多个配、变电站进行在线智能监控与管理,使电 力网络运行于更安全、可靠、经济的最优运行状态,实现对配、变电站网络的远程监测、控制与管理。系统已依赖于硬件系统、独 立于硬件平台的系统,支持基于以太网的分布式体系结构,采用对象化的设备描述方法,系统的描述由传统的面向远动的数据 列表方式变为层次方式,对象层次可以任意嵌套,能够更直观更方便地反映电力系统的构成。
系统功能
·数据采集及处理功能
按电气间隔分布配置或集中配置综合监控终端完成幵关量、模拟量、脉冲量等信息的采集与处理,并将处理后的信息上传。
·控制操作功能
控制各电气间隔的断路器、电动隔离刀闸的分闸丨合闸操作,控制操作可由站级工作实现,也可在各间隔层测控终端通过手动 操作完成。
·防误操作闭锁控制功能
可以设计操作闭锁逻辑,达到防误操作
·报警及事件记录功能
将遥测越限、正常遥信变位、事故变位、SOE、保护信息、遥控记录、操作记录等信息集中统一管理分类记录并处理。
·历史记录功能
负责定期将处理后的数据保留入历史库以供趋势分析统计计算使用
·显示打印功能
支持多窗口分层显示各种接线图、地理图、系统图、曲线潮流图、事件列表、保护信息报表、三维棒图等,可人工自动或定时打印各 种报表曲线事件等。
·操作票系统功能
能生成预演执行管理及打印操作票
·保护设备管理功能
保护设备库管理、定值召唤及设置保护信息的处理等
·故障录波分析功能
对系统采集的扰动数据处理保存并进行波形显示故障分析打印等
·电压无功控制功能
按十五区图以手动或自动方式进行电压无功控制
·小电流接地选线功能
发生小电流单向接地时系统自动报警并显示出接地的线路及相别
·系统自诊断与恢复功能
系统会不断的进行自我诊断,如发生错误,会自行修复
·运动功能
可以实现数据的上传及远方控制
·远程监视和维护功能
利用Moden实现远程维护功能
|
